roger7313 時間: 2012-5-13 04:29 AM 標題: [DIY] 室內燈Part.5: 鑰匙孔燈 (5/15新增夜拍圖)
在前一篇後地板燈DIY的安裝介紹中
已經提到它是小佛室內燈系最難搞的一個
那麼第二難搞的是哪個燈呢??
薑薑薑薑~就是...
鑰匙孔燈!!!!!!
這款是有加裝導光環的
因此在安裝之前, 要先將導光環拆下來
接下來呢, 就坐進駕駛座裡開始動工吧
先來拍張未安裝的鑰匙孔吧
以便等等來個Before & After
每次看到這個溝, 心中就有股莫名的空虛感
總是想找個東西來填滿此處的空洞
......(扯遠了...)
這次的步驟有點繁瑣, 以下先介紹一下使用上的工具
1. T20星型起子 * 1
2. T25星型起子 * 1
3. 小支的一字起子 * 1
首先在大燈開關下方
就是有OBD-II插孔的地方
把螺絲鬆開取下
再將A柱的防水膠條拆開
之後把飾板往外扳, 飾板就順利拆下了
拆這個飾板的目的
是為了等等鑰匙孔燈的走線方便所用的
如果你是想直接接到地板燈的線(請參照此處)
這裡就可以省略
接下來是重頭戲囉
要開始拆方向盤了~~~!!!(玩這麼大!!!)
一開始要先將多媒體快撥功能桿給拆下
方法很簡單, 一支小的一字起子就可以拆下來了
將一字起子插進去後, 快撥桿就會 "彈" 出來了
再來先處裡方向盤上半部:
1. 先取下方向盤防塵蓋
這個部分十分簡單, 因為它只是 "蓋" 上去而已
2. 將鑰匙轉到紅火處, 此動作是為了轉動方向盤
首先將方向盤向左打90度, 接著就會看到方向盤上蓋的卡榫
用小一字起子戳下去, 就會打開
右邊的也如法炮製(但要先將方向盤往右轉喔!!)
打開後
再稍微左右搖動一下
就能順利將方向盤上蓋拿起來了
3. 方向盤下蓋
這個地方比較難搞
雖說難搞, 但也只不過拆兩顆螺絲而已
(Note: T25那顆螺絲比較長, 位置也比較內側, 拆的時候要有點耐心)
拆完後, 依下圖指示將兩側往外撥
就能順利將下蓋卸下
方向盤拆完後, 接下來就是走線的問題啦
首先將線從OBD-II線組下方走過
(這就是為什麼要拆下大燈下方飾板的原因了)
再將鑰匙孔燈的線拉到方向盤下
接著將鑰匙孔燈貼合下蓋的鑰匙孔
再將導光環扣上
如果合起來發現有點鬆鬆的
可以上一點膠在接合處
下圖為方向盤下蓋內側
方向盤下蓋外側
之後再依上述拆卸的步驟反組裝回去
方向盤處的施工就告一段落了
*溫馨提醒, 下圖這條線要記得拉出來, 不然你又要再拆一次
至於電源的部分呢
一樣, 還是走A柱到天蓬去
並從前閱讀燈的位置拉出來
(前閱讀燈的拆卸方式請參考這裡)
這個接頭是一對二的
也就是可以讓你進行轉接用
因為如果你有裝LED迎賓踏板的話
是可以一起使用的
若沒有的話, 直接插上前閱讀燈的插座即可
此時應該會看見鑰匙孔燈亮起了
最後再將閱讀燈安裝回去
就大工告成啦!!!
==============================================================

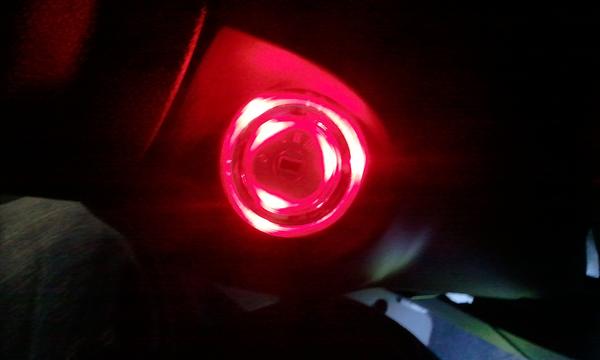

5/15新增夜拍圖
最後, 來個費用總結吧
1. 鑰匙孔燈 * 1 = 250
以上, 謝謝收看
